ラズパイで飛行機の中の気圧を測定してみた

AI要約
やること
機内気圧の測定方法

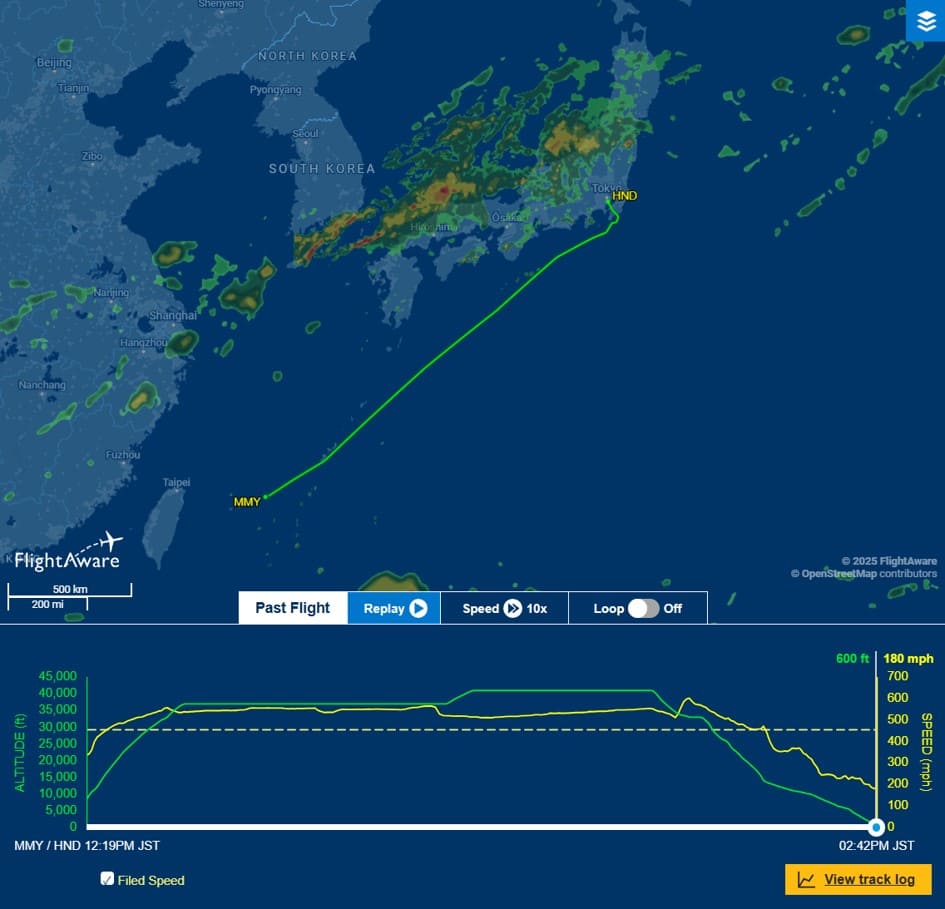

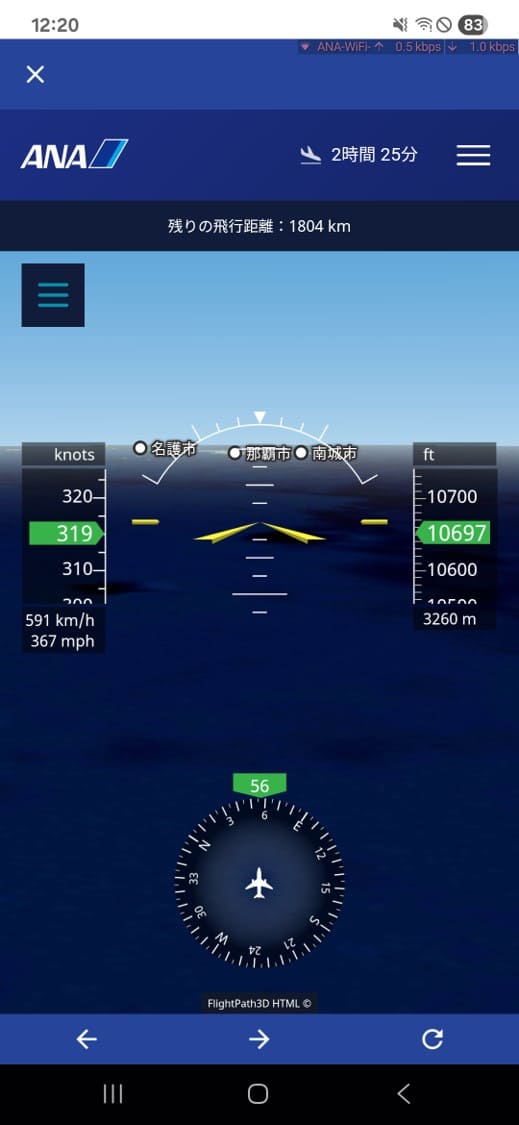

乗った飛行機

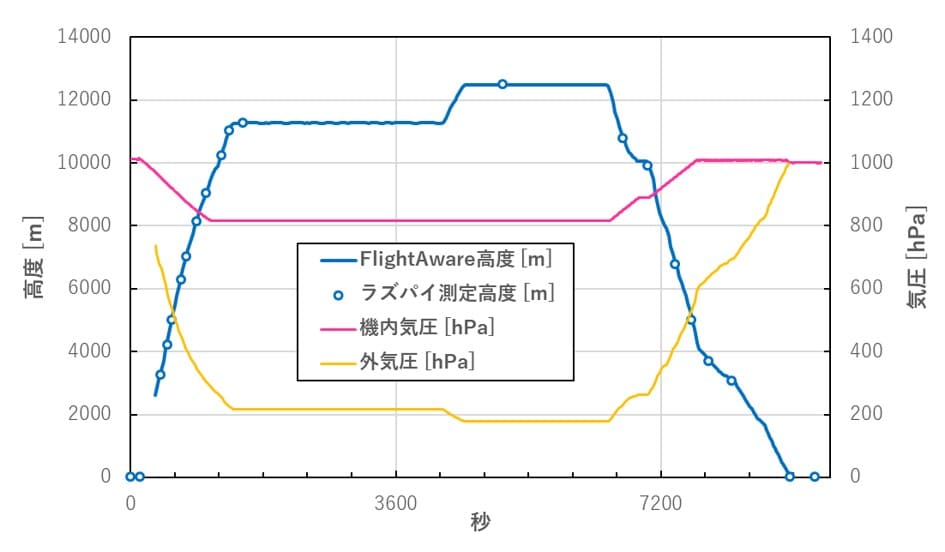

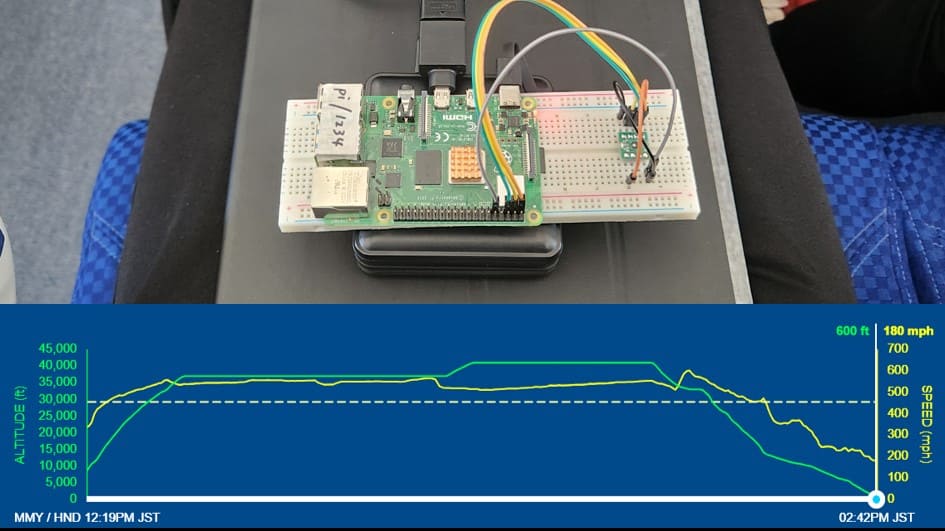

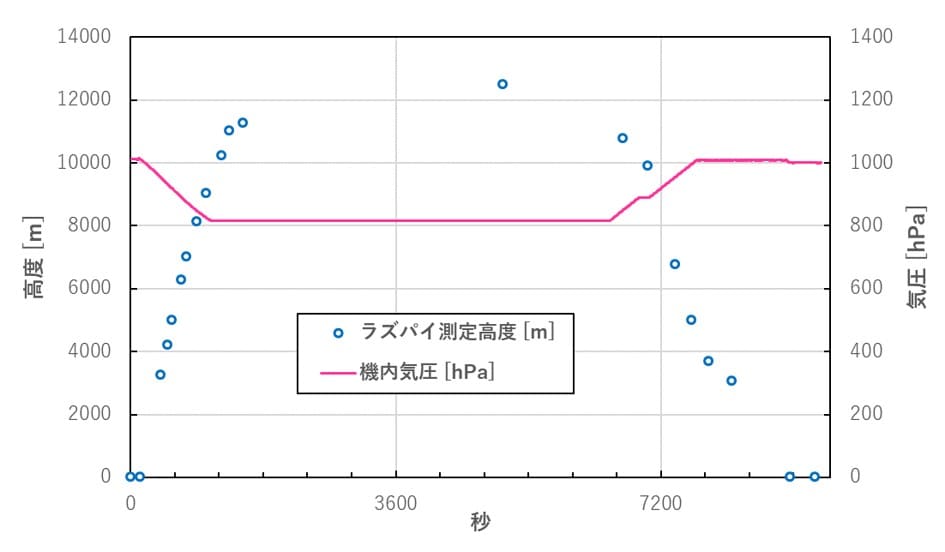

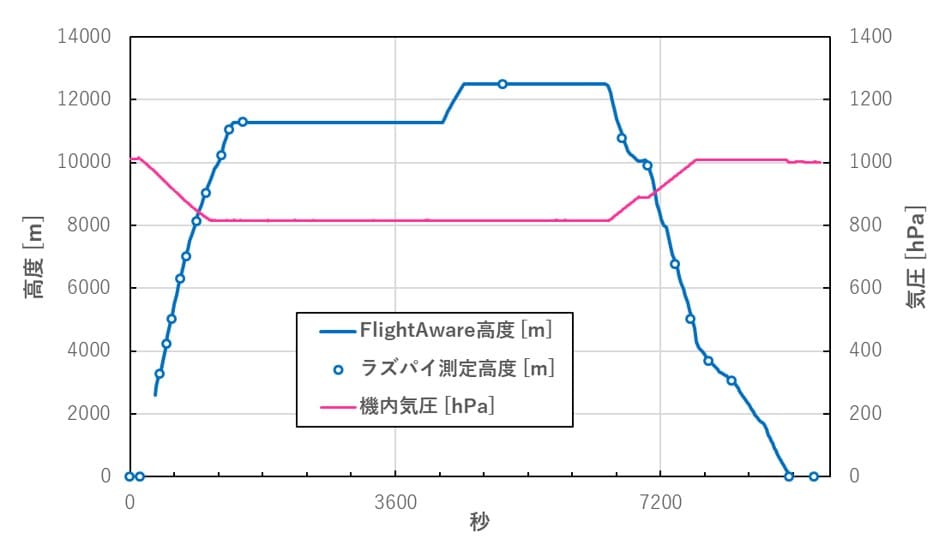

結果
おわりに

AI要約

搭乗中の機内でRaspberry Piによる気圧測定を実施。離陸から着陸までの気圧変化を可視化し、飛行機の与圧システムがどのように機能しているかを探りました。CAさんのコメント付き。

やること

飛行機は高度10,000 m以上を飛んでいますが、機内気圧は「与圧システム」によってマイルドに保たれています。一般的に機内気圧は0.8気圧（標高約2,000 m、富士山５合目）程度とされていますが、本当でしょうか？~~エンジニアは己が測定した数値しか信じることができない生き物です。~~

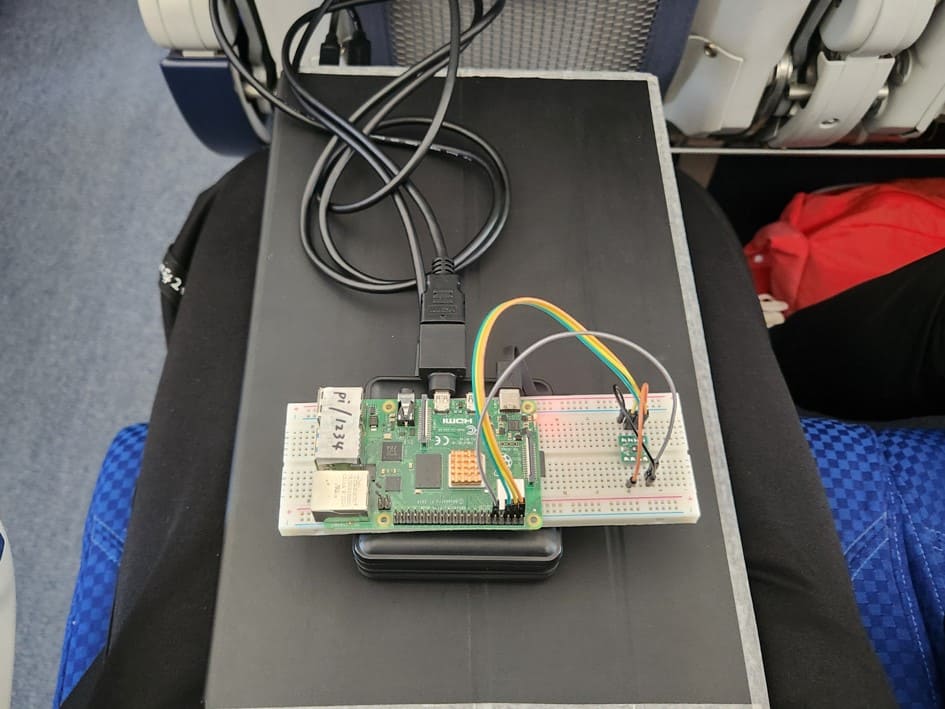

今回は、ラズパイと気圧センサーで飛行機の中の圧力を測定してみました。

機内気圧の測定方法

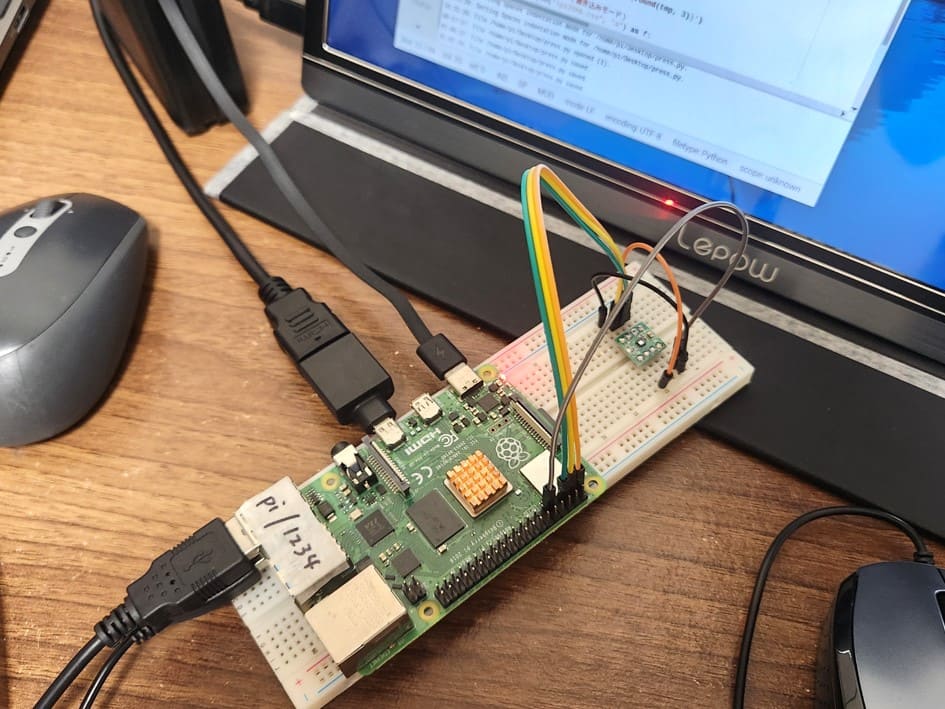

秋葉原の秋月電子で「Raspberry Pi 4」と「LPS25HB使用気圧センサーモジュールDIP化キット」を購入。

LPS25HB使用気圧センサーモジュールDIP化キット: 計測器・センサー・ロガー秋月電子通商-電子部品・ネット通販

電子部品,通販,販売,半導体,IC,LED,マイコン,電子工作LPS25HB使用気圧センサーモジュールDIP化キット秋月電子通商電子部品通信販売

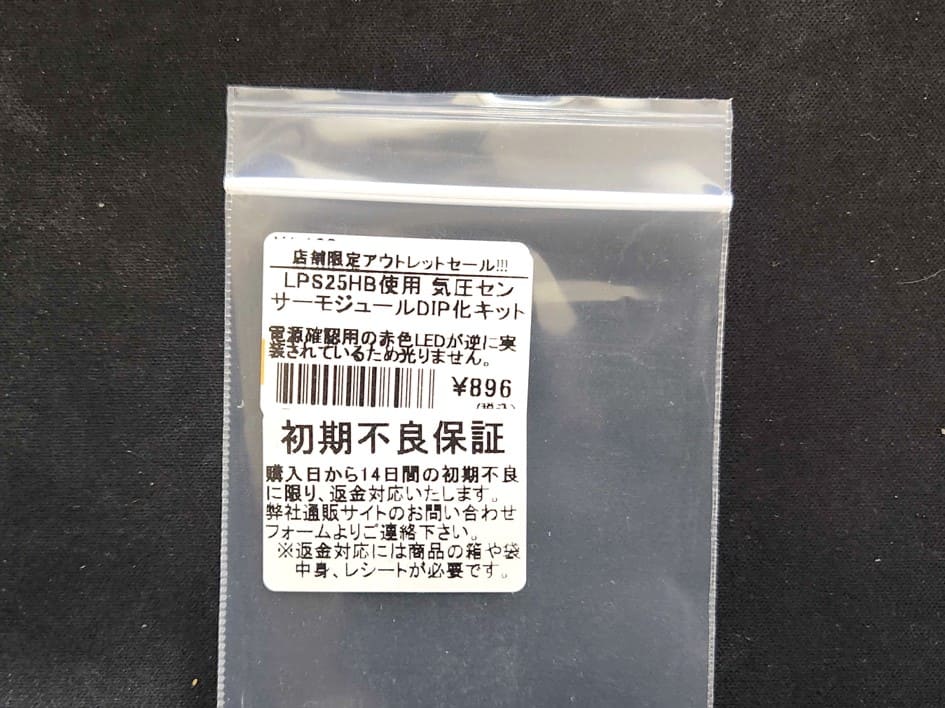

このセンサーは通常1,120円ですが、２階のアウトレットコーナーに行ってみたら２割引のが売っていました。ラッキーですね。

接続方法とプログラムは、こちらのワッホーさんのサイトを参考にさせていただきました。感謝いたします。

超小型気圧センサーLPS25HBの使い方

LPS25HBから気圧データと温度データを読み取る方法を紹介します。使用するマイコンはRaspberry Pi、プログラム言語はPythonです。動作確認中に通信トラブルがあったので、その原因と対策も...

参照元のコードではプログラムを中断すると書き込みが不完全なまま終わってしまうため、csvファイルに毎秒追記する方式に変更しました。あと、毎秒は多すぎるので２秒毎にしました。

import smbus
import time

#I2C設定
i2c = smbus.SMBus(1)
address = 0x5C

#Lセンサーの設定
i2c.write_byte_data(address, 0x20, 0x90)

#10回繰り返す
for i in range(99999):

    #データ読み込み
    pxl = i2c.read_byte_data(address, 0x28)
    pl = i2c.read_byte_data(address, 0x29)
    ph = i2c.read_byte_data(address, 0x2A)
    tl = i2c.read_byte_data(address, 0x2B)
    th = i2c.read_byte_data(address, 0x2C)

    #データ変換
    prs = ph << 16 | pl << 8 | pxl
    tmp = th << 8 | tl

    #極性判断(温度)
    if tmp >= 32768:
        tmp -= 65536

    #物理量に変換
    prs = prs / 4096
    tmp = 42.5 + tmp / 480

    #表示

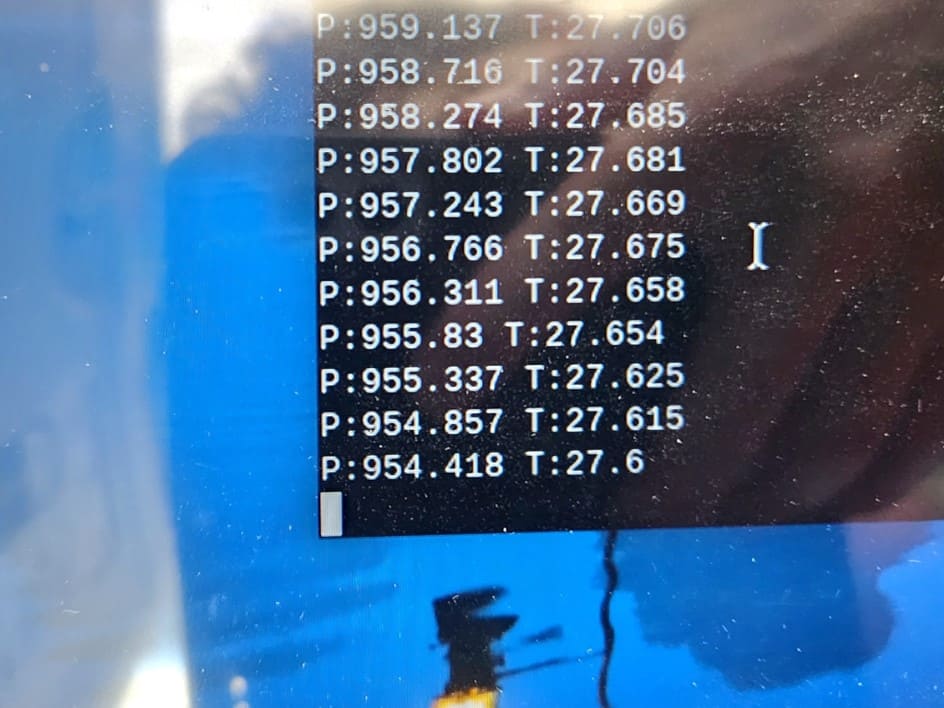

    print(f'P:{round(prs, 3)} T:{round(tmp, 3)}')

    #ファイルオープン（書き込みモード）
    with open("202050807_ANA.csv", "a") as f:
        #データのCSV変換とファイルへの書き込み
        f.write(f'{i},{round(prs, 3)},{round(tmp, 3)}\n')

    #一時停止
    time.sleep(2)
