やること
トラックの巻き込み事故を防止するための「iBOX」という製品があります。トラックに備わっているカメラとモニターをそのまま用いて、これらに後付けする形でAIが人や車を検出してくれるシステムです。トラックがバックするとき、後方に人を検出すると警報音が鳴ります。

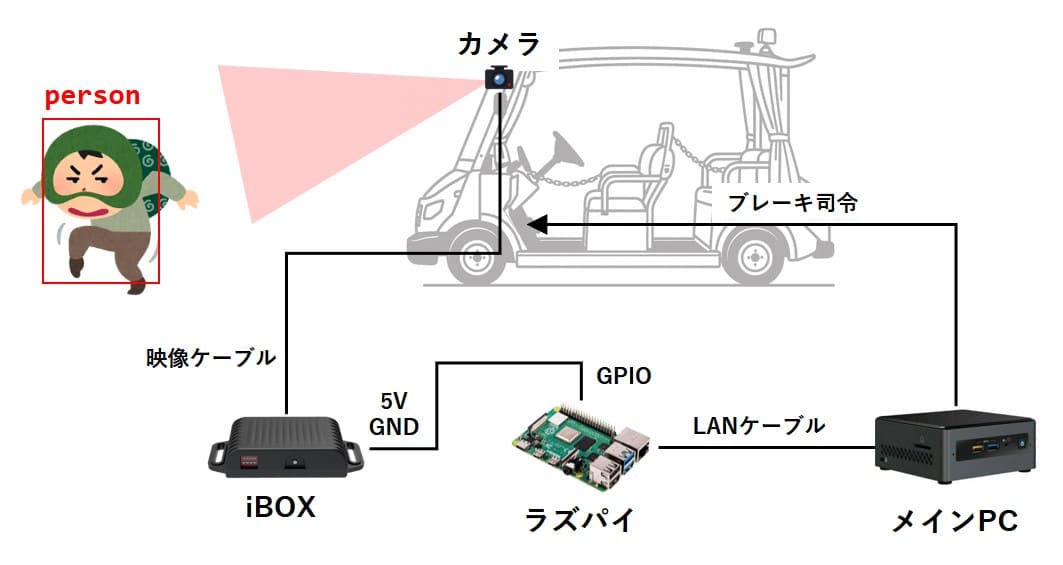

さて、この製品を自動運転車に取り付けて、前方に人を検出したら車を停止させたいです。全体のシステムは次の通り。
iBOXからはハッキング用の信号線が出ており、人を検出すると5Vの電圧が印加されるようです。この電圧をRaspberry Pi（ラズパイ）のGPIOピンで検出してメインPCに伝え、車にブレーキを司令します。12Vの信号線も出ているのでどちらを使ってもいいです。
おお、簡単じゃないか。あとはChatGPTにコードを書いてもらって・・・とはならないんですねこれが。
実はラズパイのGPIOに対するデジタル入力は3.3Vが限度となっています。それを超える電圧を入力すると焼けてしまいます。ラズパイは0～1.8VをLOW、1.8～3.3VをHIGHとして検出することができます。（Arduinoへのデジタル入力は5Vなんですがね・・・）
ということで、5Vの信号を1.8～3.3Vまで降圧してあげないといけません。今回は、5Vの入力を2.5Vに降圧するための分圧回路を作ります。
回路図

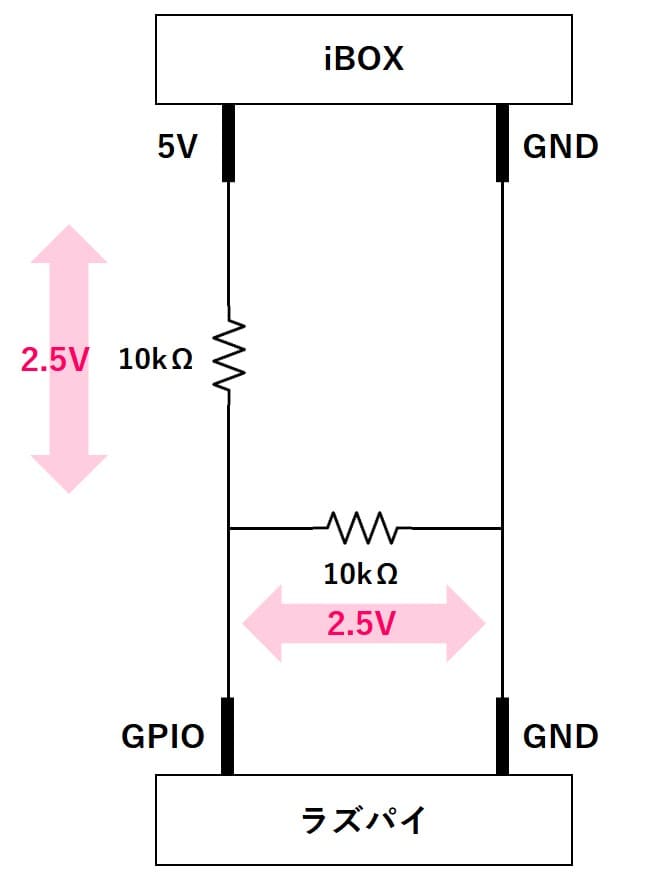

5V信号のための分圧回路です。
教科書に出てくる基礎問題みたいなものですが、実践だと不安になりますね。上流（5V～GPIO）と下流（GPIO～GND）に同じ大きさの抵抗を入れてあげます。高さ5Vの流しそうめんを想像して、GPIOの上流と下流に同じ落差の滝があることになるので、GPIOは地面から2.5Vの位置になります。GPIOは1.8V以上でHIGHが検出できるのでこれでOKです。

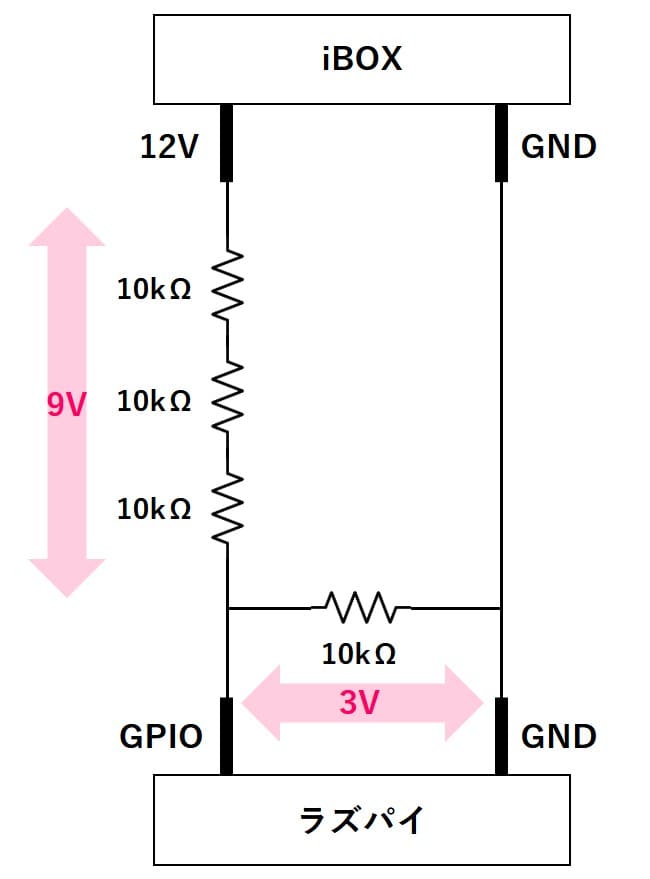

続いて、12V信号用の分圧回路です。
こちらも高さ12Vの流しそうめんを想像して、GPIOの上流と下流に3:1の比率で滝を入れてやると、GPIOは地面から3Vの位置になります。
はんだ付け

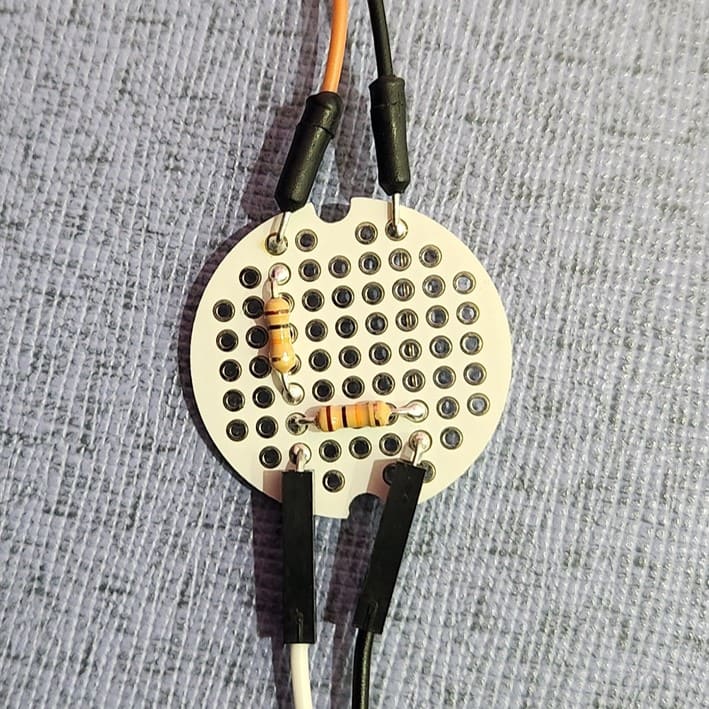

5V信号用の回路がこちら。
ちなみに抵抗器にプリントされた線の最後が金色なのは、抵抗値の誤差が±5%以内の品質であることを意味しています。金は１つ１円くらい。茶は±1%以内で20円、紫は±0.1%以内で40円くらいします。

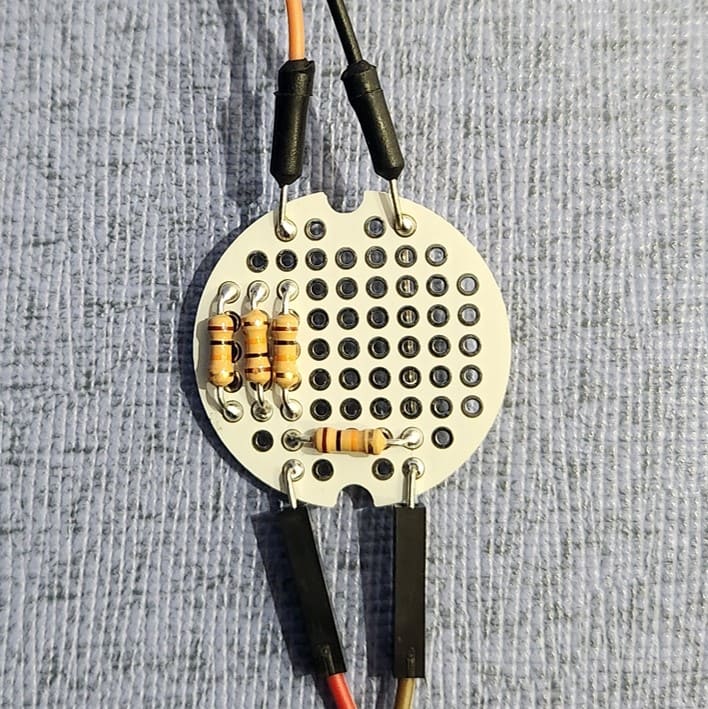

12V信号用もできました。

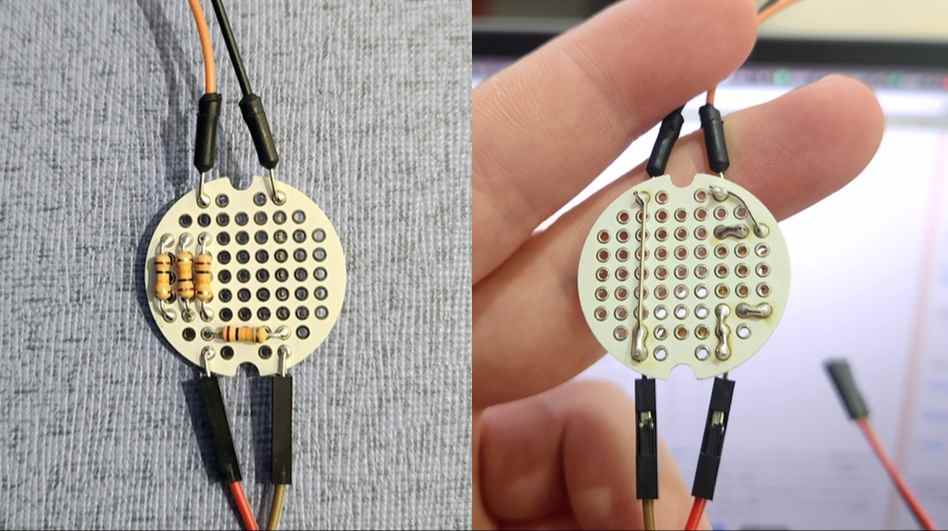

３つの抵抗は並列に見えるかもしれませんが、裏側を見るとちゃんと直列です。
結果

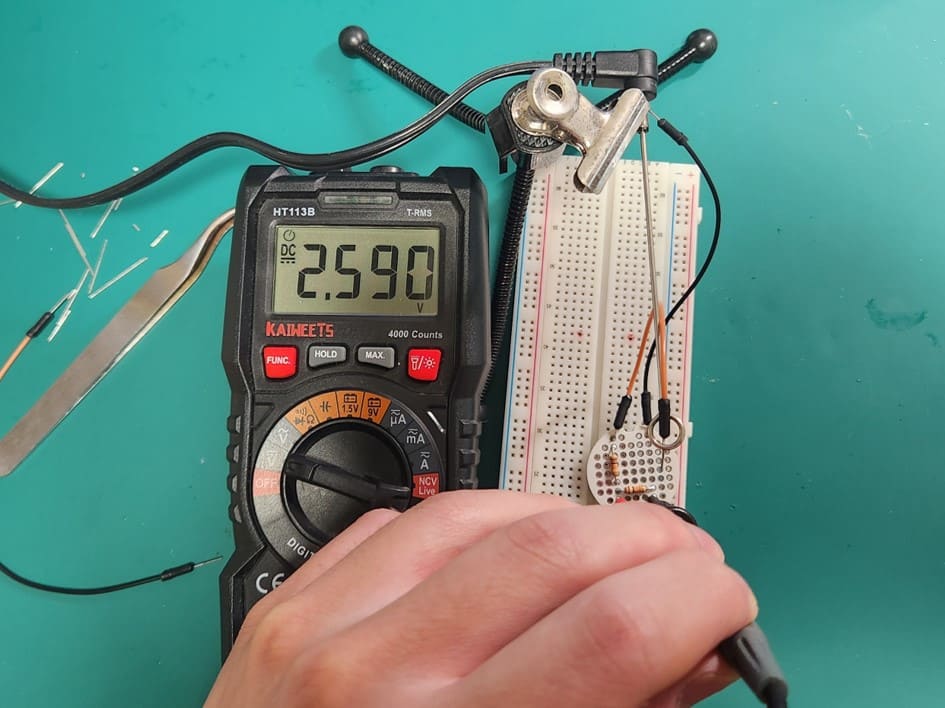

まず、5V（実測5.21V）のACアダプタで5V用分圧回路に入力してみました。
設計通りですね。元が少し高いので2.6Vに近いです。

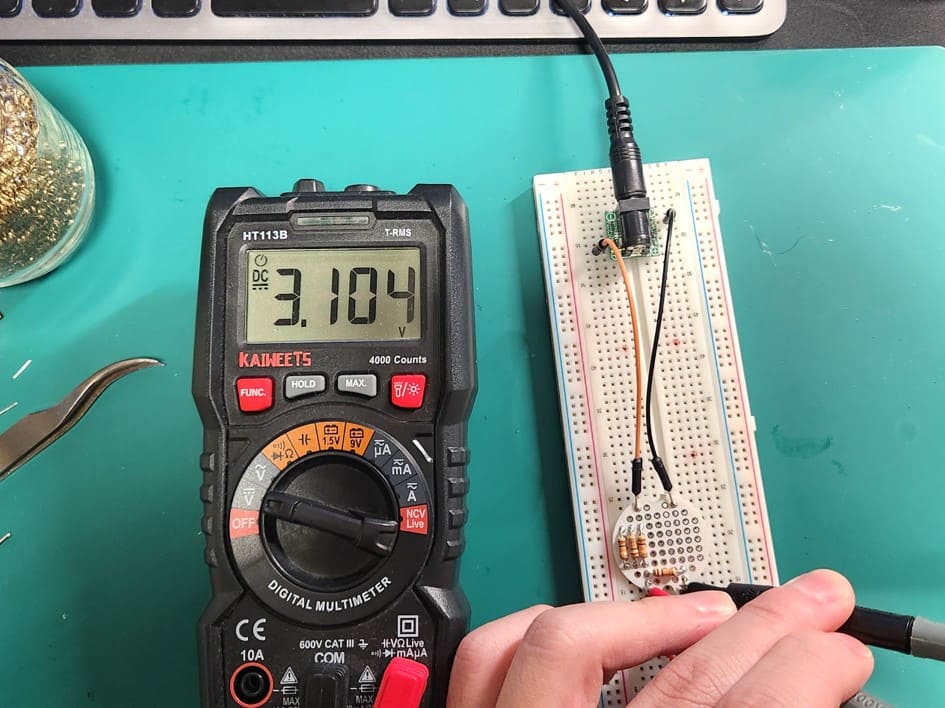

続いて、12V（実測12.31V）のACアダプタで12V用分圧回路に入力します。
こちらも設計通り。元が少し高いので3.1Vになっています。
おわりに
電流について触れませんでしたが、GPIOへの電流は16mAが限界です。どちらの分圧回路も0.5mA程度が流れる計算なのでクリアしています。
教科書でやったことが実践で役に立つのは楽しいですね。日々修行です _(ˇωˇ」∠)_
